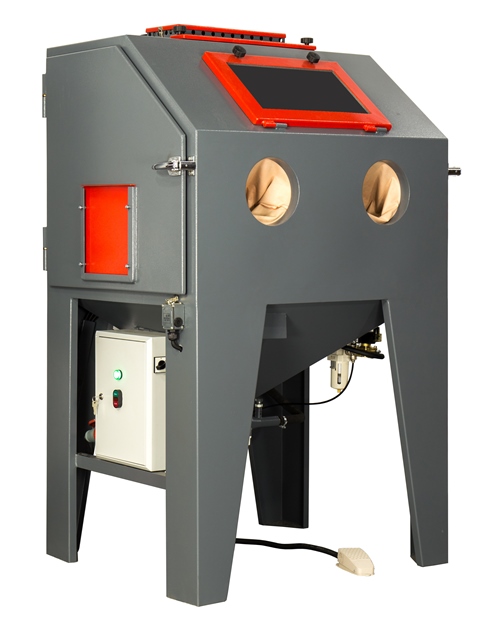

Эжекторные абразивоструйные камеры NowAG

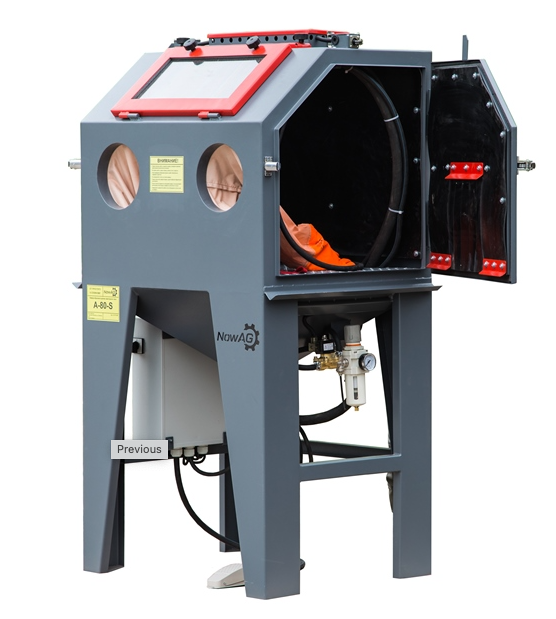

Сухой абразивный материал засыпается в бункер камеры, через открытую боковую дверь, прямо через решетчатый настил.

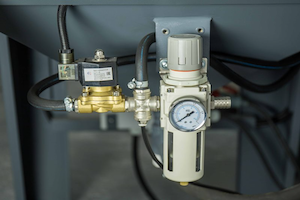

Камера подключается к сжатому воздуху, который потом поступает в блок подготовки сжатого воздуха, с регулятором давления (для разных типов работ), и клапаном подачи сжатого воздуха. После нажатия на педаль управления, сжатый воздух подается в пескоструйный пистолет, в котором создается разряжение и происходит процесс засасывания абразивного материала из дозатора.

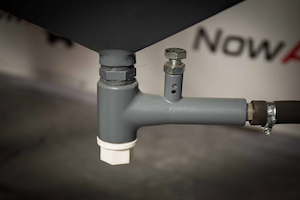

Абразив самотеком поступает в дозатор, где происходит его смешивание с воздухом. В дозаторе образуется воздушно-абразивная смесь, которая и перемещается по струйному рукаву во взвешенном состоянии. Количество подсасываемого воздуха в дозатор регулируется, в зависимости от удельного веса абразива, его размера, а так же установленных сопел в пескоструйном пистолете.

Воздушно-абразивная смесь, по струйному рукаву, поступает в пескоструйный пистолет, где подхватывается потоком сжатого воздуха, разгоняется по струйному соплу и выбрасывается на очищаемую поверхность.
Сопла воздушные и пескоструйные, установленные в пистолете, можно менять на другие диаметры. Это сделано для того чтобы оператор имел возможность производить работы малыми количествами воздушно-абразивной смеси (например матирование стекла), либо если имеющийся компрессор не позволяет производить работы на максимальных параметрах.

Ниже приведена таблица, в которой как раз и видны расходы сжатого воздуха на компрессоре, в зависимости от установленных сопел. Хотим обратить внимание, сопла воздушные и струйные установлены в определенном порядке. Воздушное сопло 2 мм установлено в паре со струйным соплом 6 мм. И т.д. Если не соблюдать данный порядок, то всасывание абразивного материала из дозатора либо прекратится, либо значительно ухудшится.

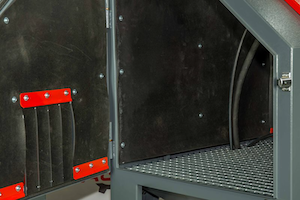

Абразивоструйные перчатки закреплены непосредственно на фронтальной поверхности камеры. Такая конструкция позволяет максимально защитить оператора от вылетающего абразива из камеры, а так же дополнительно герметизирует процесс работ.

Смотровое окно имеет три слоя защиты. Изнутри установлена металлическая сетка, которая предотвращает падение стекла внутрь камеры, на руки оператора, в случае его разбития. По середине установлено непосредственно само силикатное стекло, толщиною 4 мм. Оно сменное и меняется в процессе работы, по мере ухудшения видимости. И снаружи установлено пластиковое стекло, защищающее лицо оператора, в случае разбития стекла и вылета осколков наружу.

Плафон освещения так же защищен от попадания абразивного материала. Светильник оборудован двумя мощными прожекторами, которые позволяют отлично видеть и контролировать весь процесс проведения работ в мелких деталях.

Для защиты персонала, от абразивного материла, камера так же оборудована концевыми выключателями, которые не позволяют производить струйные очистные работы, при открытых дверях.

Камера так же оборудована и дополнительными аксессуарами, которые облегчают процесс проведения работ, а так же расширяют область из их применения.

Для обдува обработанных деталей и сдувания абразива с других поверхностей, камера оборудована обдувочным пистолетом.

Боковые проемы, с размерами 200х200 мм, позволяют производить обработку длинномерных изделий, размеры которых не позволяют поместить их целиком внутрь рабочего пространства.

Шкаф управления собран в соответствии с мировыми стандартами, из качественных комплектующих с соблюдением всех мер защиты, исключающих поражение производственного и обсуживающего персонала электрическим током.

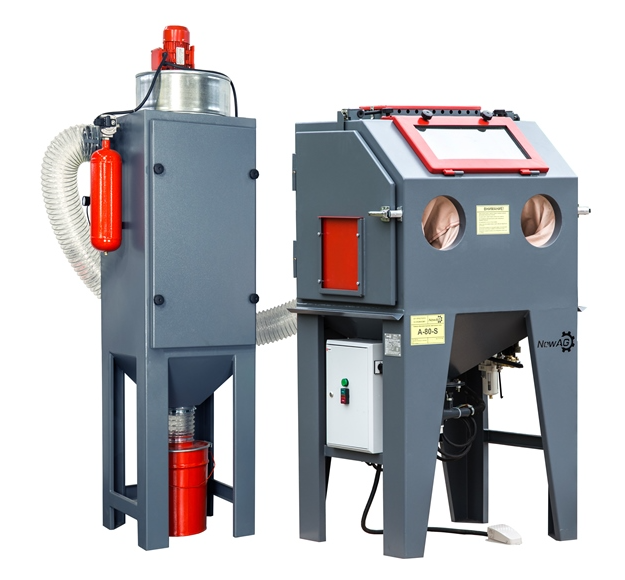

Фильтр для очистки отработанного воздуха от пыли и частиц абразива NowAG мод.F относится к фильтрам сухого типа, с установленным внутри съемным картриджем, который обдувается изнутри потоком сжатого воздуха, так называемым пневмоударом.

Сменный картридж из полиэстера, специально увеличенной толщины фильтрующего материала, за счет складной гофрированной конструкции имеет большую площадь фильтрации. Для лучшей очистки картриджа, от пыли и грязи, при превмоударе, поверхность картриджа не имеет защитной сетки. За счет этого очистки картриджа происходит более эффективно.

Пыль и загрязнения, удаленные с поверхности картриджа, под действием гравитации падают в пылесборник, который можно легко отсоединить, а образовавшиеся отходы утилизировать.

Очистка картриджа сжатым воздухом происходит посредством накопления воздуха в ресивере и через импульсный клапан, большого проходного сечения, кратковременного выброса внутрь картриджа. Частота и длительность импульса регулируется электромагнитным реле. Давление обдува регулируется регулятором давления, что исключает разрывы фильтровального материала, из за избыточного давления воздуха.

Сверху корпуса фильтра установлен радиальный вентилятор, который создает разряжение воздуха, посредством которого из камеры удаляется пыль и не пригодные частицы. Объем удаляемого воздуха регулируется заслонкой, установленной на всасывающем патрубке.

Эжекторные камеры NowAG

Серия S

Серия SF

Модель кабины

A-80S

A-100S

A-120S

A-140S

A-80SF

A-100SF

A-120SF

A-140SF

Артикул

10101000

10102000

10103000

10104000

10105000

10106000

10107000

10108000

Размер рабочей камеры (Ш x Г x В), мм

673×800×650

773×1000×750

973×1200×850

973×1400×850

673×800×650

773×1000×750

973×1200×850

973×1400×850

Наружные габариты (Ш x Г x В), мм

935х740х1630

1130х840х1730

1335х1042х1960

1535х1042х2035

935х740х1630

1130х840х1730

1335х1042х1960

1535х1042х2035

Модель фильтр-камеры

F-370

F-550

F-750

F-750

Размеры фильтр-камеры (Ш x Г x В), мм

590х520х1710

670х600х2100

710х650х220

710х650х220

Площадь фильтра, кв.м

6

7,8

11

11

Производительность, куб.м./час

800

870

900

900

Давление, Па

1070

1300

1450

1450

Вес фильтр-камеры, кг

90

120

140

140

Мощность вентилятора, кВт

0,37

0,55

0,75

0,75

Импульсная очистка картриджа фильтра

да

да

да

да

Рабочее давление, бар

5-7

5-7

5-7

5-7

5-7

5-7

5-7

5-7

Расход сжатого воздуха, м3/мин

0,2-1,5

0,2-1,5

0,2-1,5

0,2-1,5

0,2-1,5

0,2-1,5

0,2-1,5

0,2-1,5

Электрическое подключение камеры

0,1 кВт, 380 В

0,1 кВт, 380 В

0,1 кВт, 380 В

0,1 кВт, 380 В

0,1 кВт, 380 В

0,1 кВт, 380 В

0,1 кВт, 380 В

0,1 кВт, 380 В

Масса, кг

175

220

270

290

175

220

270

290

Облицовка стен кабины резиной

нет

нет

нет

нет

да

да

да

да

Проходные двери, слева / справа

да

да

да

да

да

да

да

да

Стол поворотно-выкатной

в модели с индексом SFT

в модели с индексом SFT

в модели с индексом SFT

в модели с индексом SFT
